恒扬科技FC1800万兆分流器是针对大型局域网或运营商的GE链路提供流量采集、流量分析、流量控制等应用的设备级解决方案。它严格按照电信级别要求设计,集数据采集、负载均衡、流量过滤清洗、流量控制等多种特性于一身,满足各类应用对流量采集的复杂需求。另外,它提供24个千兆以太网接口,它的SFP光接口可以同时用作输入和输出,配合单纤模式与后台服务器连接,可以大大提高可用端口的密度,大幅度降低项目投资成本。
概述

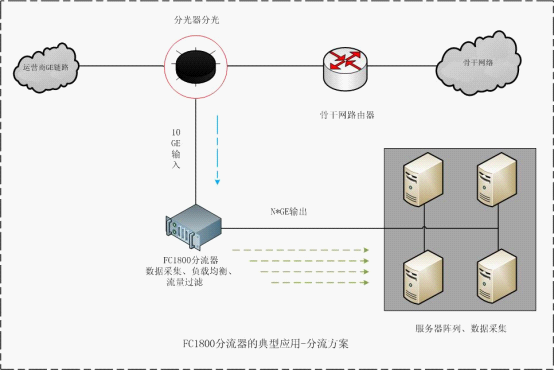

深圳兆威达科技FC系列盒式分流设备部署在大型局域网或运营商的千兆和万兆以太网链路环境中,为最后10米的网络业务应用服务器提供了高性能低成本的流量采集、预处理、汇聚和负载均衡等网络流量接入解决方案。采用高集成度的新一代多核处理器技术,FC系列设备能够灵活高效地集数据采集、流量过滤、协议跟踪和预处理、负载均衡、流量汇聚、串接流控、串并复制、流量整形等多种特性于一身,足以满足各类流量接入的应用需求。

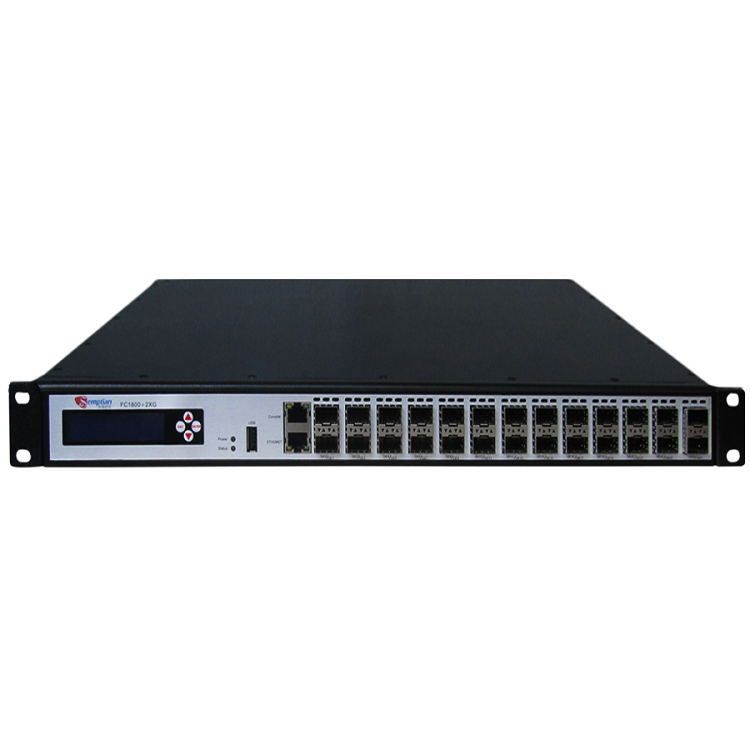

深圳兆威达科技FC1800万兆分流器是针对大型局域网或运营商的GE链路提供流量采集、流量分析、流量控制等应用的设备级解决方案。它严格按照电信级别要求设计,集数据采集、负载均衡、流量过滤清洗、流量控制等多种特性于一身,满足各类应用对流量采集的复杂需求。另外,它提供24个千兆以太网接口,通过与后台服务器的单纤连接,它的SFP光接口既可以用作输入,也可以用作输出,大大提高了可用端口的密度,大幅降低项目投资成本。
产品特性
• 支持对输入流量的采集、汇聚、过滤、分发、复制等各种复杂应用;
• 提供24个千兆SFP接口或12个千兆SFP接口+12个千兆RJ45接口,可灵活选择支持光纤与双绞线;
• 通过单纤连接,单个光接口输入输出可分接不同的设备;
• 支持报文过滤匹配,包括SIP、DIP、SP、DP、协议号、报文特征、输入接口等元素的灵活组合过滤条件;
• 支持IP 碎片分析和碎片报文分析;
• 支持精确时间戳标记,可以支持NTP时钟源和IEEE1588时钟源;
• 支持根据多种条件组合的HASH算法均衡输出流量,从而保证流量输出的会话完整性、用户完整性或者应用完整性;
• 支持在保证流量输出完整性的同时,根据输出接口流量压力进行动态负载均衡调整;
• 支持对VLAN(含多层VLAN标签)、PPPoE、PPTP、GRE、GTP等协议报文进行识别,并根据用户配置决定根据隧道内层或者外层特征实施流量输出策略;
• 对3G(G网)隧道协议的完善支持,可以对Gi/Gn口内、外层混合流量进行灵活和精确识别;
• 串接镜像流量采集:支持把设备串接到采样链路中,在不影响网络运行的同时实施流量采集行为;
• 支持SSH及串口对设备的管理配置;
• 支持用户对报文过滤、分流策略进行扩展开发;
产品规格
特性
|
规格
|
CPU
|
Cavium MultiCore CPU
|
会话表
|
800万
|
面板接口
|
面板信息
|
24个SFP接口或12个RJ45;
12个SFP接口;
2个SFP+10GE接口;
1个FE接口(管理口,电口);
1个RJ45 RS232串口;
2个USB 2.0接口;
1个黑白液晶显示屏;
|
功能
|
过滤规则表
|
支持1K条五元组规则;
IP支持掩码,端口支持范围;
支持丢弃和镜像行为;
|
多协议识别
|
识别VLAN、QinQ、PPPOE、GRE、GTP等多种承载协议报文
|
隧道协议分析
|
根据用户配置,灵活决定对隧道内层或者外层五元组进行业务分析;
|
分流策略
|
按照会话用户、业务或者会话进行分流;
保证会话完整性、用户完整性或者业务完整性;
支持按照输出端口流量负载进行动态分流;
支持输出接口流量拥塞时启动默认备份接口;
|
镜像策略
|
根据过滤策略进行多端口镜像;
|
串接分流
|
支持在线串接时以镜像方式采集流量;
|
时间戳
|
NTP协议时间源;
IEEE1588时间源;
按照输出接口(含镜像接口)配置是否打时间戳;
|
3G隧道协议分析(G网)
|
动态跟踪用户拨号过程,根据终端用户设定分流策略,并能保证同一用户上下行流量采集的完整性
|
配置管理接口
|
面板管理网口、串口;
|
配置管理API
|
为用户二次开发过滤规则和分流策略提供接口;
|
配置界面
|
支持CLI命令行管理
|
接口吞吐量
|
小包 9Gbps ,大包 20Gbps
|
环境要求和标准
|
认证标准
|
符合FCC、CCC认证
|
重量
|
6.32KG
|
散热方式
|
机箱风扇散热
|
电源供电
|
220V AC或-48V DC
|
功耗
|
145W
|
机箱尺寸
|
440mm x 400mm x 44.4mm(长x 宽 x 高)
|
配置型号
型号
|
描述
|
FC1800-24GF2XF-AC
|
提供24个SFP光接口和2个万兆SFP+接口,交流电源输入
|
FC1800-24GF2XF-DC
|
提供24个SFP光接口和2个万兆SFP+接口,直流电源输入
|
FC1800-12GF12GT2XF-AC
|
提供12个SFP光接口、12个RJ45电接口和2个万兆SFP+接口,交流电源输入
|
FC1800-12GF12GT2XF-DC
|
提供12个SFP光接口、12个RJ45电接口和2个万兆SFP+接口,直流电源输入
|
SFP-GE-RJ45
|
千兆SFP光口模块,RJ45接口
|
SFP-GE-SX-MM850
|
千兆SFP多模光模块,波长850nm,LC接口
|
SFP-GE-LX-SM1310
|
千兆SFP单模光模块,波长1310nm,LC接口
|
